Guide Des Cales de Surélévation

LARGEUR
  • Mesurez la largeur nécessaire correspondant aux pneus. (Voir Figure 1)
  • Uline offre des rampes de 46 cm (18 po) et 61 cm (24 po). Si la semi-remorque possède des roues jumelées, il est recommandé d'utiliser des rampes de contremarche de 61 cm (24 po) de large.
Figure 1
HAUTEUR

Calculez la hauteur nécessaire pour élever le hayon de la remorque jusqu'au quai.

REMARQUE : Selon l'emplacement de la roue arrière, le hayon de la remorque peut s'élever plus haut que la hauteur réelle de la rampe.

Référez-vous aux étapes ci-dessous pour déterminer la hauteur requise de la rampe :

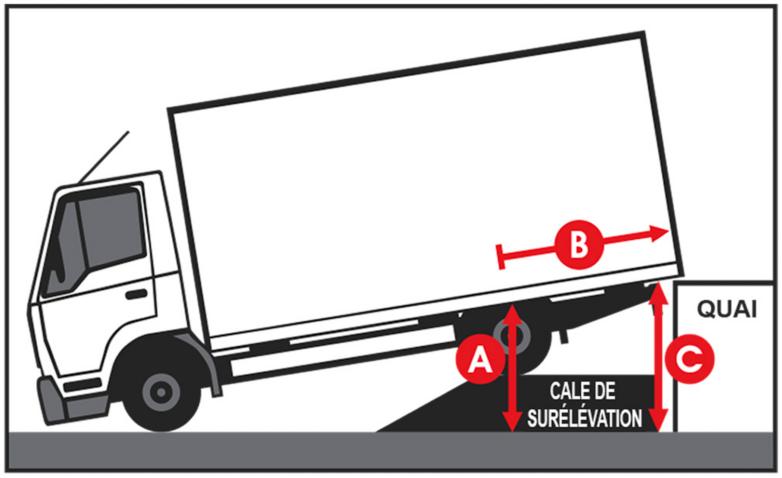

A + B = C

A = Hauteur de la remorque + Hauteur de la rampe au centre de la roue arrière.

B = Mesurez la longueur entre le centre de la roue arrière et le hayon et multipliez par l’élévation correspondant à la taille de la rampe et du camion :

HAUTEUR DE LA RAMPE CAMION FOURGON DE 3,6 À 5,8 MÈTRES (12 À 19 PIEDS) CAMION FOURGON DE 6 À 8 MÈTRES (20 À 26 PIEDS)
Hauteur de 15 cm (6 po) Ajoutez 1,25 cm (1/2 po) d'élévation pour chaque 30 cm (1 pi) Ajoutez 0,80 cm (5/16 po) d'élévation pour chaque 30 cm (1 pi)
Hauteur de 20 cm (8 po) Ajoutez 1,60 cm (5/8 po) d'élévation pour chaque 30 cm (1 pi) Ajoutez 1,10 cm (7/16 po) d'élévation pour chaque 30 cm (1 pi)
Hauteur de 30 cm (12 po) Ajoutez 2,50 cm (1 po) d'élévation pour chaque 30 cm (1 pi) Ajoutez 1,40 cm (9/16 po) d'élévation pour chaque 30 cm (1 pi)

C = Hauteur du hayon à la jonction avec le quai.

Calculate Riser Ramp Height Needed
LONGUEUR

Vérifiez que la longueur convient à vos besoins et choisissez votre produit.

TABLEAU DE SÉLECTION DES PRODUITS
Nº DE MODÈLE LARGEUR HAUTEUR LONGUEUR LONGUEUR DU NIVEAU
H-4189 46 cm (18 po) 15 cm (6 po) 122 cm (48 po) 76 cm (30 po)
H-4190 46 cm (18 po) 20 cm (8 po) 137 cm (54 po) 76 cm (30 po)
H-4191 61 cm (24 po) 15 cm (6 po) 122 cm (48 po) 76 cm (30 po)
H-4192 61 cm (24 po) 30 cm (12 po) 183 cm (72 po) 91 cm (36 po)

REMARQUE : Le guide est destiné aux quais à surface plane. Une montée ou une descente peut affecter les mesures et les performances du produit.
